Thiết kế hệ thống ống nhôm hợp kim khí nén AIRpipe chuẩn cho nhà máy

Trong mọi nhà máy hiện đại, khí nén là nguồn năng lượng quan trọng không kém gì điện.
Tuy nhiên, nhiều đơn vị chỉ tập trung chọn máy nén khí mà quên mất rằng
hệ thống đường ống phân phối mới chính là nơi gây tụt áp, rò rỉ và lãng phí điện nhiều nhất.

Giải pháp ống nhôm hợp kim khí nén AIRpipe giúp giải quyết triệt để bài toán đó:
không rỉ sét, lưu lượng ổn định, thi công nhanh, dễ mở rộng khi nhà máy tăng công suất.

Bài viết này sẽ hướng dẫn từng bước để thiết kế hệ thống ống nhôm hợp kim khí nén AIRpipe
cho nhà máy: từ khảo sát nhu cầu, chọn máy nén, đến layout đường ống, giảm rò rỉ và tối ưu chi phí vận hành.

Bước 1 – Khảo sát nhu cầu khí nén của nhà máy

Trước khi vẽ bất kỳ một mét ống nào, cần trả lời rõ 3 câu hỏi:

• Nhà máy đang có những thiết bị nào dùng khí nén?
  Ví dụ: máy may, máy đóng gói, robot, xy lanh, van điều khiển, súng xì, thiết bị đo kiểm…
• Áp suất làm việc yêu cầu là bao nhiêu?
  Thông thường 6–8 bar, một số thiết bị đặc biệt có thể yêu cầu tới 10 bar.
• Mỗi ca sản xuất cần tổng lưu lượng bao nhiêu?
  Tính theo m³/h hoặc m³/min, tách theo khu vực.

Anh có thể lập một bảng khảo sát như sau:

Từ bảng này, ta xác định được lưu lượng đỉnh (peak) và
lưu lượng trung bình, là cơ sở để chọn công suất máy nén, dung tích bình chứa
và đặc biệt là đường kính ống nhôm hợp kim khí nén AIRpipe phù hợp.

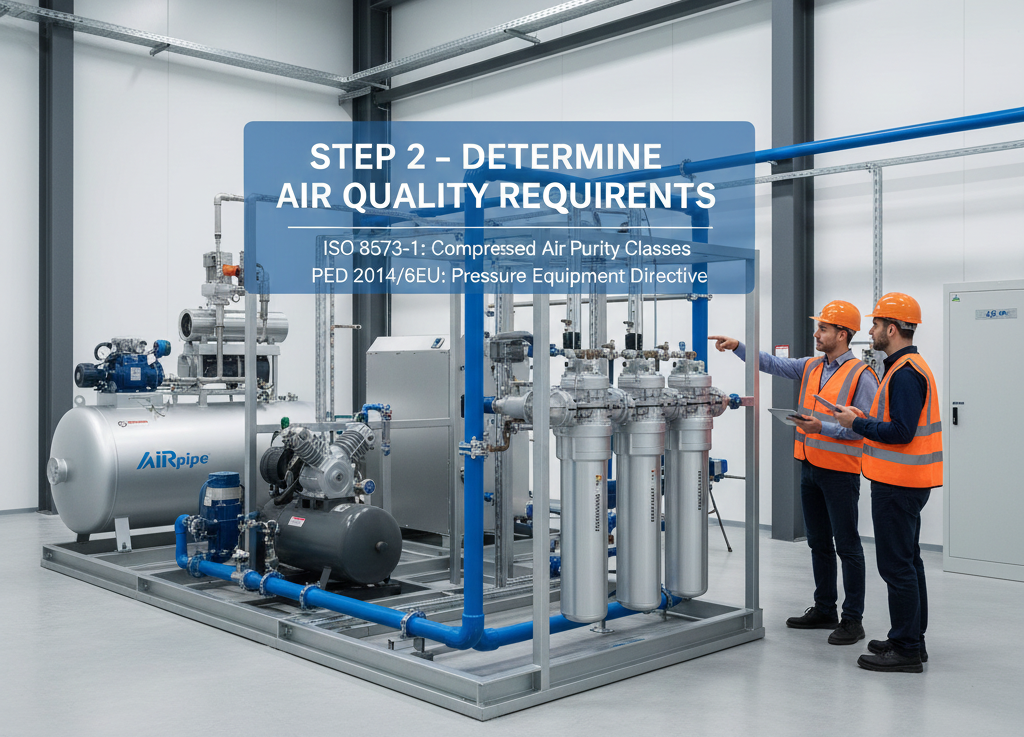

Bước 2 – Xác định yêu cầu về chất lượng khí nén

Không phải nhà máy nào cũng cần khí siêu sạch, nhưng chọn sai ngay từ đầu sẽ tốn rất nhiều chi phí nâng cấp.

• Nhà máy dệt, cơ khí, gỗ…
  Chủ yếu cần khí khô, ít nước, chịu được một ít dầu.
• Thực phẩm, đồ uống, dược phẩm, điện tử, phòng sạch…
  Bắt buộc phải dùng khí sạch – khô – không dầu, tuân theo chuẩn ISO 8573-1.

Khi thiết kế hệ thống ống nhôm hợp kim khí nén AIRpipe, chúng tôi luôn tham chiếu tới các tiêu chuẩn quốc tế như
ISO 8573-1 về chất lượng khí nén
và các quy định an toàn áp lực theo
chỉ thị PED 2014/68/EU.

Khi kết hợp với ống nhôm hợp kim khí nén AIRpipe, cấu hình điển hình sẽ gồm:

• Máy nén khí trục vít (có dầu hoặc không dầu tùy yêu cầu),
• Bình chứa khí nén với dung tích đủ lớn,
• Bộ sấy khí (sấy lạnh hoặc sấy hấp phụ),
• Cụm lọc nhiều cấp: pre-filter, fine filter, lọc than hoạt tính.

Toàn bộ cụm xử lý khí này nên bố trí trước khi khí đi vào hệ thống ống nhôm hợp kim khí nén AIRpipe,
đảm bảo toàn bộ mạng lưới phân phối chỉ nhận khí sạch và khô.

Bước 3 – Chọn máy nén, bình chứa và cụm xử lý khí

Chọn máy nén khí

Một số nguyên tắc nhanh:

• Công suất máy nén phải đáp ứng lưu lượng đỉnh, nhưng vẫn tối ưu cho
  lưu lượng trung bình để tránh chạy on/off liên tục.
• Có thể dùng một máy lớn + một máy nhỏ backup hoặc
  hai–ba máy chạy luân phiên theo tải.
• Nếu tải biến thiên nhiều, nên cân nhắc máy nén biến tần (VSD) để tiết kiệm điện.

Bình chứa khí nén (air receiver)

Dung tích tham khảo: 5–10 lít cho mỗi m³/h lưu lượng (tuỳ mức yêu cầu ổn định).

Công dụng chính của bình chứa:

• Giảm dao động áp suất,
• Hạn chế máy nén phải khởi động nhiều,
• Tách bớt nước ngưng trước khi khí vào đường ống.

Bước 4 – Nguyên tắc thiết kế layout ống nhôm hợp kim khí nén AIRpipe

Đây là nơi ống nhôm hợp kim khí nén AIRpipe phát huy tối đa ưu điểm so với ống thép hàn, ống mạ kẽm truyền thống.

Ưu tiên layout dạng “vòng ring” thay vì line thẳng

Thay vì đi một đường ống chính từ đầu đến cuối, hệ thống nên thiết kế
dạng vòng (ring main) bao quanh nhà xưởng.

• Khí nén có thể đi theo hai hướng tới điểm sử dụng → giảm tụt áp.
• Khi bảo trì một đoạn ống, chỉ cần khóa van đoạn đó,
  các khu vực khác vẫn hoạt động bình thường.

Chọn đúng đường kính ống nhôm hợp kim khí nén AIRpipe

Đường kính ống được tính dựa trên:

• Lưu lượng khí,
• Chiều dài đường ống,
• Mức tụt áp cho phép.

Ống nhôm hợp kim khí nén AIRpipe có dải size rộng DN20–DN200,
chịu áp suất tới 13–16 bar, đáp ứng hầu hết ứng dụng công nghiệp.

Nguyên tắc thực tế:

• Ống main (vòng ring): nên chọn dư 1 cấp để đảm bảo tụt áp thấp và có không gian cho việc tăng tải sau này.
• Ống nhánh (drop xuống máy): chọn theo lưu lượng của từng khu/thiết bị.

Độ dốc & thoát nước ngưng

Dù sử dụng ống nhôm hợp kim không rỉ, nước ngưng vẫn luôn xuất hiện trong hệ thống khí nén.

• Bố trí ống main hơi dốc về phía các điểm xả đáy.
• Tại các vị trí thấp, dùng Tee + drop xả nước và van xả định kỳ hoặc xả tự động.
• Điểm lấy khí (take-off) nên lấy từ phía trên của ống main, tránh hút nước ngưng vào thiết bị.

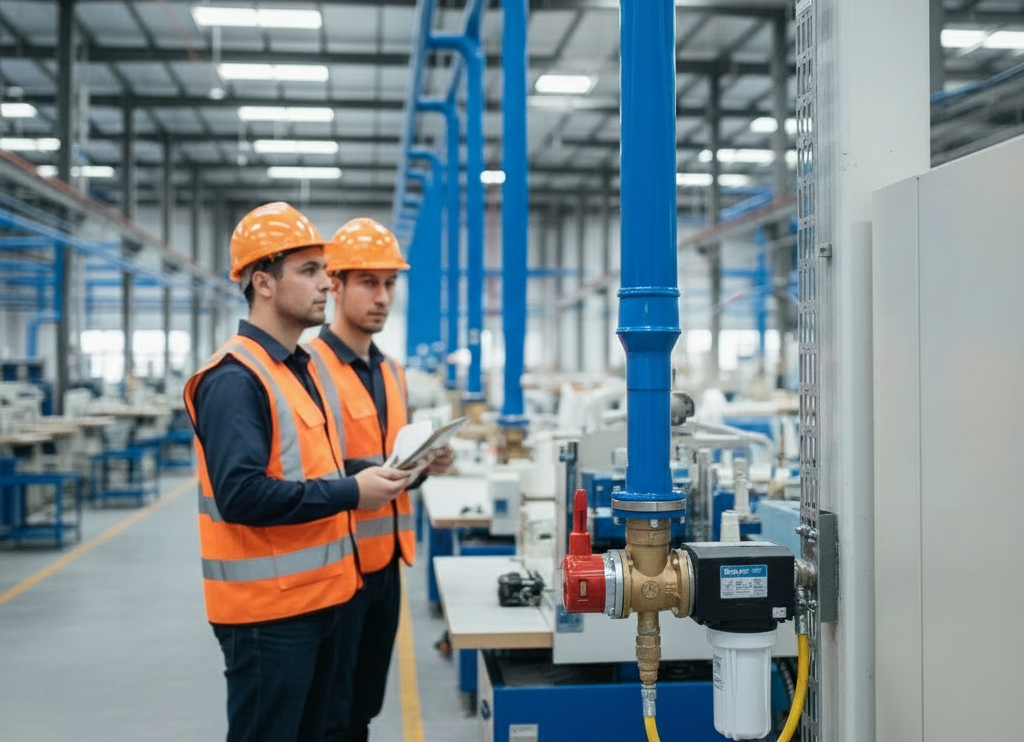

Bước 5 – Thiết kế điểm sử dụng (drop point) với phụ kiện AIRpipe

Mỗi khu vực/thiết bị nên được coi là một trạm cấp khí mini với các thành phần:

• Van khóa khu vực,
• (Nếu cần) bộ lọc cục bộ,
• Khớp nối nhanh/ổ cắm khí,
• Đường xả nước tại đáy.

Ưu điểm của

ống nhôm hợp kim khí nén AIRpipe và phụ kiện đi kèm:

• Kết nối bằng fitting cơ khí, kẹp ép – không hàn, không ren → thi công rất nhanh, thẩm mỹ.
• Không rỉ sét, không sinh cặn → bảo vệ van, xy lanh, thiết bị khí nén.
• Khi cần di dời máy, thêm line hoặc mở rộng nhà xưởng, chỉ cần tháo lắp lại phụ kiện, không phải cắt hàn lại toàn bộ hệ thống.

Bước 6 – Giảm tổn thất áp và chống rò rỉ trên hệ ống nhôm hợp kim khí nén AIRpipe

Rò rỉ khí nén đồng nghĩa với lãng phí điện năng. Một hệ thống cũ thiết kế kém có thể
mất 20–30% lưu lượng chỉ vì rò rỉ và tụt áp.

Để tận dụng tối đa lợi thế của ống nhôm hợp kim khí nén AIRpipe:

• Hạn chế lắp quá nhiều co/cút 90° liên tiếp; nếu có thể, dùng đoạn cong mềm hơn.
• Chọn đường kính ống đủ lớn cho các đoạn ống dài.
• Kiểm tra, siết lại các mối nối chính sau 24–48 giờ chạy thử.
• Lập kế hoạch kiểm tra rò rỉ định kỳ (bằng xà phòng hoặc thiết bị dò rò rỉ siêu âm).

Khi áp suất trong mạng lưới ổn định, máy nén khí không phải chạy bù liên tục,
chi phí điện sẽ giảm rõ rệt.

Bước 7 – Checklist thiết kế hệ thống ống nhôm hợp kim khí nén AIRpipe

Trước khi chốt bản vẽ và báo giá cho chủ đầu tư, có thể dùng checklist sau:

• ✅ Đã thống kê đầy đủ thiết bị dùng khí nén theo khu vực & ca làm việc.
• ✅ Đã tính lưu lượng đỉnh và lưu lượng trung bình, xác định áp suất làm việc.
• ✅ Đã chọn loại máy nén, bình chứa & cụm xử lý khí phù hợp với yêu cầu chất lượng khí.
• ✅ Layout đường ống nhôm hợp kim khí nén AIRpipe đi theo dạng vòng ring, chia zone rõ ràng.
• ✅ Đường kính ống chính & ống nhánh được tính theo lưu lượng, chiều dài & tụt áp cho phép.
• ✅ Đã bố trí đầy đủ điểm xả nước, các đoạn ống có độ dốc hợp lý.
• ✅ Mỗi điểm sử dụng có van khóa, (nếu cần) lọc cục bộ, khớp nối nhanh và điểm xả đáy.
• ✅ Có kế hoạch kiểm tra rò rỉ & bảo trì cho toàn bộ hệ thống.

Tại sao nên chọn ống nhôm hợp kim khí nén AIRpipe cho dự án mới?

Các lợi ích chính khi sử dụng ống nhôm hợp kim khí nén AIRpipe:

• Thi công nhanh gấp nhiều lần so với ống thép hàn – rút ngắn thời gian lắp đặt, giảm thời gian dừng máy.
• Không rỉ sét, không bám cặn → bảo vệ van, xy lanh, thiết bị chấp hành, giảm chi phí sửa chữa.
• Bề mặt ống đẹp, hệ thống gọn, dễ mở rộng khi nhà máy tăng công suất hoặc thay đổi layout.
• Đáp ứng nhiều tiêu chuẩn quốc tế (tùy dòng sản phẩm): CE (PED 2014/68/EU), ASME B31.1, TÜV,
  EN 755-8, GB/T 4437.1-2000, UL 94, ISO 8573-1…
• Trong vòng 5–10 năm vận hành, tổng chi phí sở hữu (TCO) của hệ thống ống nhôm hợp kim khí nén AIRpipe
  thường thấp hơn ống thép khi cộng cả vật tư, nhân công, sửa chữa và điện năng.

Trong nhiều dự án, chủ đầu tư thường so sánh giữa

ống thép chữa cháy không hàn AIRpipe
và hệ thống ống nhôm hợp kim khí nén AIRpipe để tối ưu chi phí đầu tư và vận hành.
